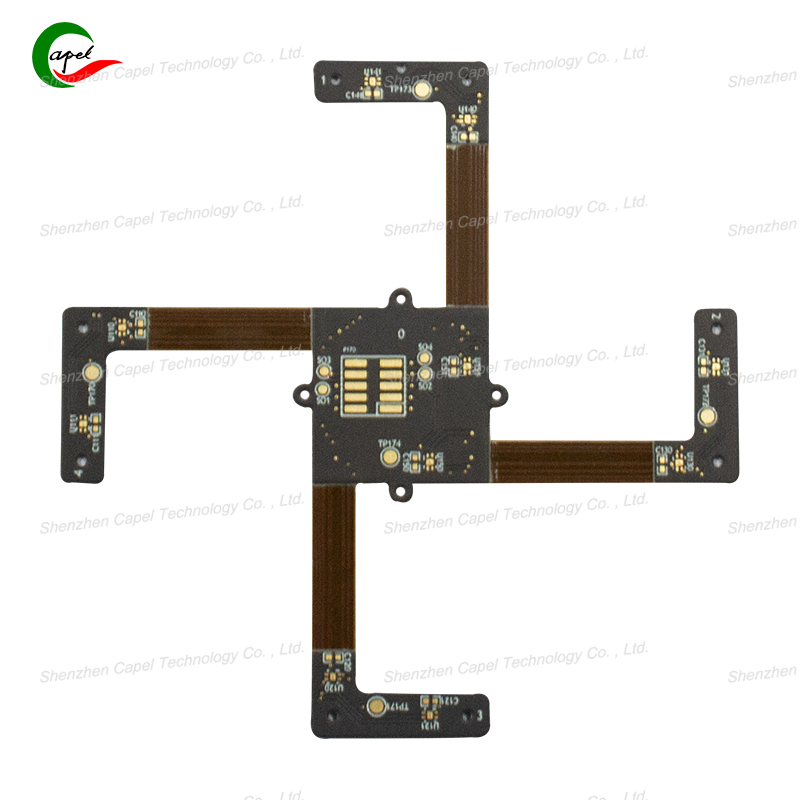

軟硬結合板作為融合柔性板與剛性板優勢的電子核心部件，其結構層次的科學設計直接決定了產品的穩定性與適配性。以下從核心層級構成出發，解析軟硬結合板的結構邏輯，幫助行業伙伴更清晰了解產品本質。
一、基材層：結構的基礎支撐
基材層是軟硬結合板的核心承載基礎，分為柔性基材與剛性基材兩部分。柔性基材多采用聚酯或聚酰亞胺材質，具備良好的彎折性與耐溫性，適配產品動態工作場景；剛性基材以環氧樹脂覆銅板為主，提供穩定的結構支撐，保障電路板整體形態。兩類基材按產品使用需求，通過精準裁切與排布，構成軟硬結合板的基礎框架。
二、導電線路層：信號傳輸的核心通道
導電線路層是實現電信號傳輸的關鍵層級，采用電解銅或壓延銅作為導電材料。通過蝕刻工藝在基材表面形成精準的線路圖案，柔性區域與剛性區域的線路無縫銜接，確保信號在不同形態的基材上穩定傳輸。線路層的設計需兼顧導通效率與結構適配性，既要滿足電流傳輸需求，又要適配柔性部分的彎折特性。
三、粘結層：層間連接的關鍵紐帶
粘結層負責實現柔性基材與剛性基材、以及各線路層之間的牢固連接，同時保障結構的密封性。選用耐高溫、抗老化的粘結材料，在壓合工藝中均勻分布于層間，既避免層間剝離，又不影響信號傳輸質量。粘結層的厚度與材質選擇，需根據板材的彎折頻率、工作溫度等使用場景精準匹配。
四、覆蓋層：防護與絕緣的保障
覆蓋層分為覆蓋膜與阻焊劑兩部分，覆蓋在導電線路層表面，起到絕緣、防腐蝕、防磨損的作用。柔性區域采用柔性覆蓋膜，保障彎折過程中不破裂；剛性區域搭配常規阻焊劑，兼顧防護與外觀整潔。覆蓋層的設計需預留焊接點與接口位置，確保后續裝配工序的順暢進行。
五、補強層：局部強化的補充結構
針對插拔頻繁、受力較大的接口區域，會增設補強層。補強層采用剛性材料，通過粘結工藝固定在指定位置，提升局部結構強度，避免長期使用后出現變形或斷裂。補強層的設置需精準匹配受力場景，既保證強化效果，又不影響整體的柔性特性與安裝空間。
軟硬結合板各結構層次相輔相成，從基礎絕緣到信號傳輸，再到局部強化，每個環節都經過精密設計與嚴格把控。正是這些層次的有機結合，才賦予了軟硬結合板在復雜應用場景下的卓越性能與可靠性，為電子設備的小型化、集成化發展提供了堅實保障。
