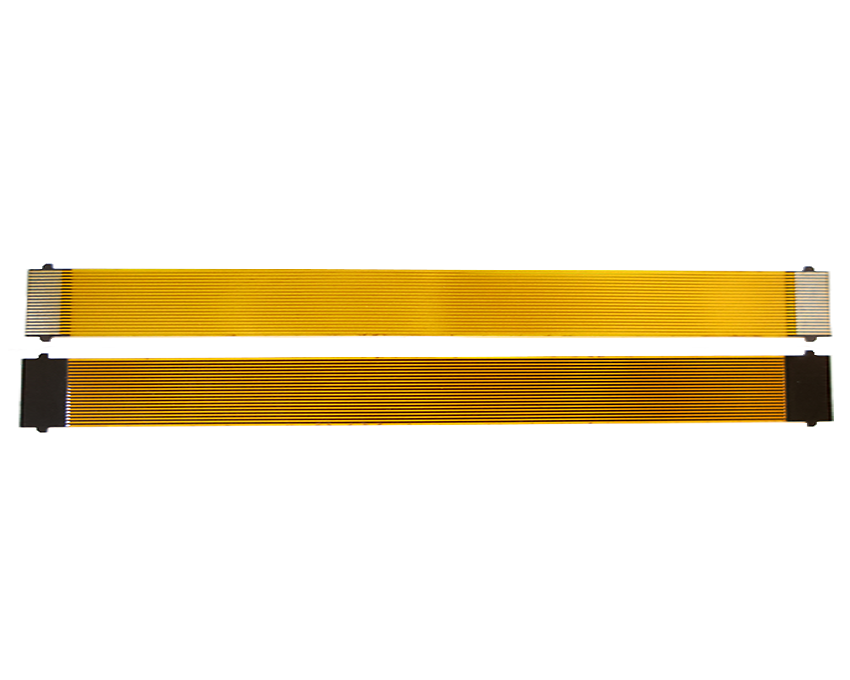

FPC排線憑借輕薄柔韌的特性，成為消費電子、汽車電子等領域的核心連接部件。其中，端部作為與連接器插拔配合的關鍵區域，長期承受插拔應力、彎折沖擊等機械作用，易出現線路斷裂、焊點脫落等故障。端部補強貼合工藝通過精準選擇補強材料、優化貼合流程，為FPC排線端部構建可靠防護結構，從根本上提升插拔耐用性，是保障產品可靠性的核心工藝環節。
一.補強貼合與插拔防護的關聯性
FPC排線基材本身機械強度較低，端部插拔時，應力集中于金手指與基材銜接處及焊點區域，反復插拔易導致基材形變、線路剝離。補強貼合工藝的核心邏輯的是通過在端部關鍵區域貼合補強材料，增強局部剛性與結構強度，使插拔應力均勻分散到補強區域，避免局部應力過載造成損壞。同時，補強材料還能提升端部尺寸穩定性，確保插拔過程中接觸精準，減少因形變導致的插拔磨損，形成“強化支撐+應力分散+精準接觸”的三重防護效果。
二.適配插拔場景的補強材料選擇
補強材料的選擇直接決定防護效果，需結合插拔頻率、受力大小、工作環境等場景需求，平衡剛性、耐溫性與適配性。行業主流材料及適用場景如下：
1. PI補強：高頻插拔場景[敏感詞]
聚酰亞胺（PI）補強材料兼具優異的耐高溫性與適度柔性，與FPC基材兼容性好，能在保障端部剛性的同時適配輕微彎折需求。其表面光滑且耐磨，可減少插拔時對金手指的摩擦損傷，長期使用溫度范圍寬，能耐受焊接及高溫工作環境。尤其適用于手機、筆記本等消費電子中高頻插拔的FPC排線端部，如充電接口、屏幕排線等部位。
2. FR-4補強：高強度插拔支撐優選
FR-4（環氧玻纖布層壓板）具有極高的機械強度與尺寸穩定性，能為端部提供強有力的剛性支撐，有效抵御較大插拔應力。其耐濕、耐化學腐蝕性能優異，適合插拔受力較大的場景，如工業設備的連接器接口、平板電腦觸控屏排線端部等。需注意厚度較大的FR-4需采用特殊貼合方式，避免影響裝配精度。
3. 不銹鋼補強：惡劣環境防護專項方案
不銹鋼補強機械強度[敏感詞]，兼具耐高溫、耐腐蝕及電磁屏蔽功能，能在振動、沖擊等惡劣環境下保持穩定性能。通過蝕刻工藝可加工成復雜形狀，適配特殊結構的端部設計，主要應用于汽車電子、工業機器人等對可靠性要求極高的插拔場景。其成本相對較高，需根據實際防護需求合理選用。
三.標準流程：保障貼合可靠性的核心工序
補強貼合工藝需嚴格遵循“預處理-精準貼合-固化強化-質量檢測”的標準流程，確保補強材料與FPC基材緊密結合，避免出現氣泡、偏移等缺陷影響防護效果。
1. 前期預處理：筑牢貼合基礎
預處理的核心是確保貼合面清潔與基材穩定。首先采用專用清洗劑去除FPC端部表面的油污、粉塵及指紋，避免雜質形成隔離層導致貼合不牢；其次對端部焊盤進行鍍金或鍍錫處理，提升焊點附著力與導電性，防止后期插拔時焊點氧化脫落；若基材存在輕微形變，需進行平整處理，確保貼合面平整貼合。
2. 精準貼合：控制定位與壓力
貼合方式需根據補強材料類型選擇，核心是保證定位精準與壓力均勻。熱壓性補強（如PI、FR-4）需先根據設計圖紙，通過治具輔助將補強材料對準端部貼合位置，用電烙鐵單點定位固定；再通過層壓機高溫高壓處理，使補強材料中的熱固膠充分流動粘合。感壓性補強則無需加熱，通過冷壓機施壓即可完成貼合。對于與SMT焊盤同側的補強，需根據材料厚度與間距確定貼合順序，避免影響貼片精度。
3. 固化強化：提升耐久性能
熱壓性補強貼合后需進行烘烤固化，通過高溫長時間烘烤使熱固膠完全老化，大幅提升補強材料與基材的附著力，避免長期插拔導致脫落。固化過程需控制溫度與時間，確保膠層充分固化且不損傷FPC基材性能。感壓性補強雖無需烘烤，但需靜置一段時間保證粘結穩定。
4. 質量檢測：攔截潛在隱患
檢測環節重點核查貼合精度與結構強度。通過視覺檢測確認補強材料無偏移、無氣泡、邊緣無翹起；采用插拔壽命測試模擬實際使用場景，反復插拔驗證端部是否出現形變、線路通斷異常等問題；對關鍵產品還需進行彎折測試，確保補強區域在輕微彎折后仍保持貼合穩定。
四.工藝優化：適配復雜場景的防護設計要點
針對不同使用場景的特殊需求，需從結構設計與工藝細節進行優化，進一步提升防護效果：
在結構設計上，補強區域尺寸需精準匹配端部受力范圍，通常比焊盤單邊擴大一定尺寸，避免應力集中于邊緣；補強材料邊緣采用圓弧過渡處理，減少裝配時的刮擦損傷。在工藝細節上，對高頻振動場景，可選用低模量粘結劑提升貼合韌性；對高溫環境，需確保補強材料與粘結劑的耐溫性匹配，避免高溫下軟化失效。
五.工藝價值與應用總結
FPC排線端部補強貼合工藝是提升插拔可靠性的關鍵保障，其核心價值在于通過科學的材料選型與標準化的工藝控制，為端部構建“剛性支撐+柔性適配”的防護結構。從消費電子的高頻插拔到工業設備的惡劣環境應用，合理的補強貼合方案不僅能降低產品故障風險，更能延長使用壽命。作為線路板生產的核心工藝之一，需結合實際應用場景持續優化材料選擇與工藝細節，以適配產品可靠性升級需求。
